燃料電池電動汽車作為解決全球能源和環境問題的理想方案之一,是現代社會的研究焦點。隨著燃料電池電動汽車的商業化發展,對質子交換膜性能的要求也逐漸提高。
GB/T 20042.3-2022《質子交換膜燃料電池 第3部分:質子交換膜測試方法》增加了彈性模量、斷裂拉伸應變、180°剝離強度、氣體透過率、氣體透過系數術語和定義,
增加了斷裂伸長率，彈性模量指標以及180°剝離強度測試。此外,對溶脹率區分了橫向、縱向和厚度方向。
1、厚度均勻性測試：對于質子交換膜,厚度均勻性直接反應了產品的生產加工工藝等技術水平,對產品的性能一致性、可靠性以及穩定性影響較大。

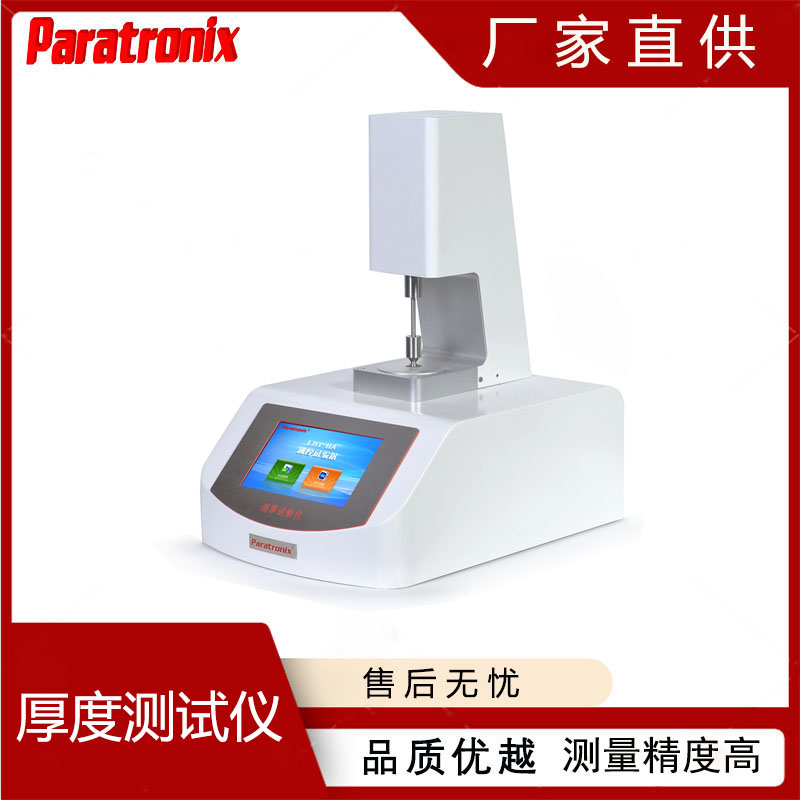

測試儀器：普創科技 PTT-03A薄膜厚度測試儀 精度不低于0.1μm。
測試方法：每次測量前應校準測厚儀的零點,且在每個試樣測量后應重新檢查其零點。
測量時將測量頭平緩放下,避免樣品變形。測試過程測試頭施加在樣品表面的強度在0.7N/cm~2N/cm 之間選取。
在溫度為23℃±2℃,相對濕度為50%士5%的恒溫恒濕環境中進行測試。每100cm 樣品的測試點不少于30個,且均勻分布。測試點距離樣品邊緣應大于5mm。每組樣品至少3個。
2、透氣率測試：透氣率定義為在恒定溫度和單位壓力差下,穩定透過時,單位時間內透過試樣單位面積的氣體的體積，主要用于考察氣體在質子交換膜中的滲透性能。嚴格限制質子
交換膜的透氣率上限,避免微小穿孔竄漏量過大,是避免熱失控危險的重要保障。GB/T 20042.3-2022標準使用壓差法進行透氣率測試,并增加了氣體透過系數指標。壓差法透氣率測試
對于測試氣體沒有選擇性，對不同的測試氣體的通用性非常好。隨著真空規檢測技術的進步以及真空技術在設備設計上的應用,設備的檢測精度以及測試數據的重復性大大提高,因
此許多科研檢測機構均使用該方法進行透氣率測試。

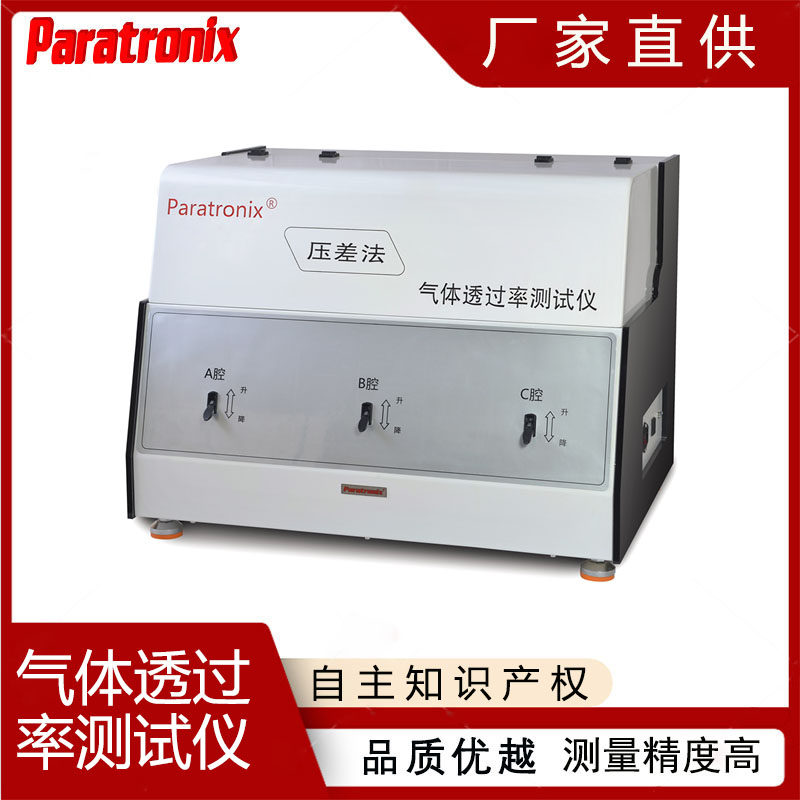

測試儀器：普創科技GTR-V3壓差法氣體透過率測試儀
3、拉伸性能:拉伸性能的好壞主要取決于燃料電池質子交換膜的自身強度，反映了燃料電池質子交換膜產品的生產制造加工工藝特點。由于質子交換膜要求具有一定的機械強度,以
保證燃料電池在組裝和使用時不會破裂,保障膜的使用安全和使用壽命，因此拉伸性能是其核心性能指標之一。

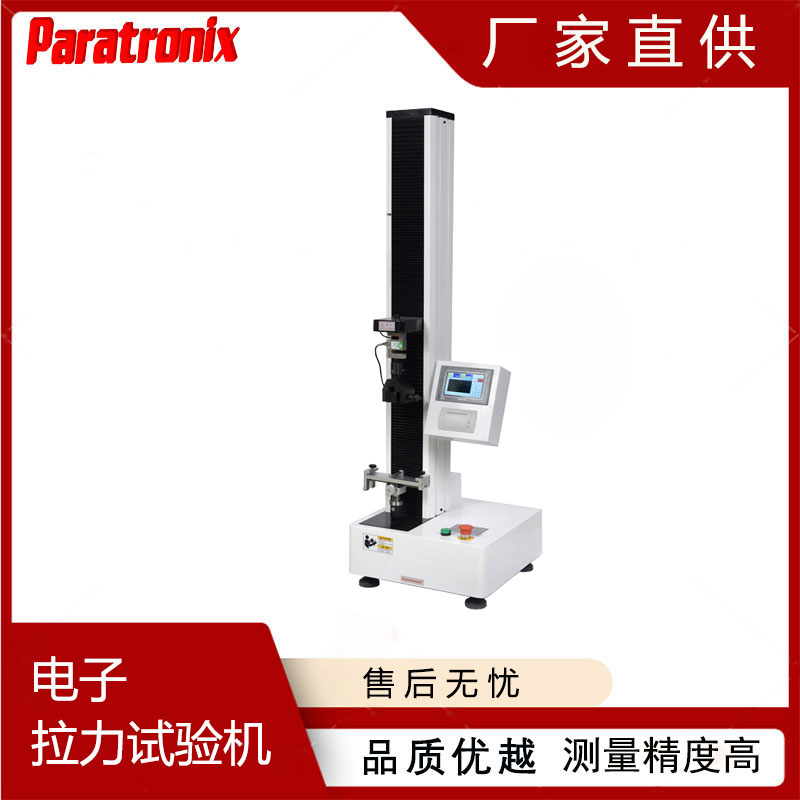

測試儀器：普創科技ETT-A 電子拉力試驗機
4、180°剝離強度：對于質子交換膜，基于下游電極噴涂工藝特點,剝離強度決定了兩種或多種已粘合在一起的材料的粘合強度。GB/T 20042.3-2022標準新增了180°剝離強度測試的要求,
規定剝離強度為在剝離角度為180°的剝離條件下,一定寬度測試樣條以一定速度連續剝離時所需要的載荷。180°剝離強度測試主要為拉伸方向的恒速試驗。GB/T 20042.3-2022標準
豐富了質子交換膜的測試指標。
測試儀器：普創科技ETT-A電子拉力試驗機
