2025-05-15 10:27
已查看157次
GB/T3923的本部分規(guī)定了采用條樣法測定織物斷裂強力和斷裂伸長率的試驗方法本部分主要適用于機織物,也適用于其他技術生產(chǎn)的織物,
通常不用于彈性織物、土工布、玻璃纖維織物以及碳纖維和聚烯烴扁絲織物。
原理
對規(guī)定尺寸的織物試樣,以恒定伸長速度拉伸直至斷脫。記錄斷裂強力及斷裂伸長率,如果需要，記錄斷脫強力及斷脫伸長率。
試樣準備
對于機織物,試樣的長度方向應平行于織物的經(jīng)向或緯向,其寬度應根據(jù)留有毛邊的寬度而定。從條樣的兩側拆去數(shù)量大致相等的紗線,
直至試樣的寬度符合規(guī)定的尺寸。毛邊的寬度應保證在試驗過程中長度方向的紗線不從毛邊中脫出。
注:對一般機織物,毛邊約為5mm或15根紗線的寬度較為合適。對較緊密的機織物,較窄的毛邊即可。對較稀松的機織物,毛邊約為10mm。
對于每厘米僅包含少最紗線的織物,拆邊紗后應盡可能接近試樣規(guī)定的寬度(見8.2)。計數(shù)整個試樣寬度內的紗線根數(shù),如果大于或等于20根,
則該組試樣拆邊紗后的試樣紗線根數(shù)應相同;如果小于20根,則試樣的寬度應至少包含20根紗線。如果試樣寬度不是50mm±0.5mm,
試樣寬度和紗線根數(shù)應在試驗報告中說明。
對于不能拆邊紗的織物,應沿織物縱向或橫向平行剪切為寬度為50mm的試樣。一些只有撕裂才能確定紗線方向的機織物,其試樣不應
采用剪切法達到要求的寬度。
設定拉伸速度

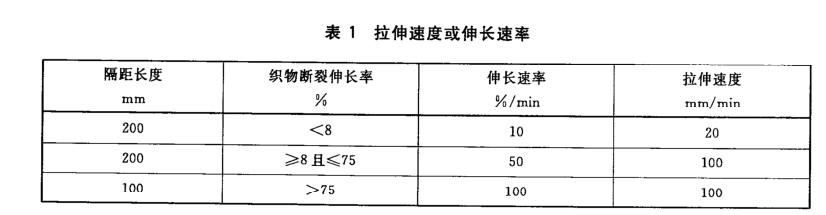

根據(jù)表1中的織物斷裂伸長率,設定拉伸試驗儀的拉伸速度或伸長速率
測試儀器：普創(chuàng)科技ETT-A電子拉力試驗機
9.4測定
9.41測定和記錄
在夾鉗中心位置夾持試樣,以保證拉力中心線通過夾鉗的中點。
啟動試驗儀,使可移動的夾持器移動,拉伸試樣至斷脫。記錄斷裂強力,單位為牛頓(N);記錄斷裂伸長或斷裂伸長率,單位毫米(mm)或
百分率(%)。如果需要,記錄斷脫強力、斷脫伸長和斷脫伸長率。記錄斷裂伸長或斷裂伸長率到最接近的數(shù)值:
-斷裂伸長率
每個方向至少試驗5塊試樣。
9.4.2 滑移
如果試樣沿鉗口線的滑移不對稱或滑移量大于2mm,舍棄試驗結果。
9.4.3 鉗口斷裂
如果試樣在距鉗口線5mm以內斷裂,則記為鉗口斷裂。當5塊試樣試驗完畢,若鉗口斷裂的值大于最小的“正?！敝?
可以保留該值。如果小于最小的“正?！敝?應舍棄該值,另加試驗以得到5個“正常”斷裂值。
如果所有的試驗結果都是鉗口斷裂,或得不到5個“正常”斷裂值,應報告單值,且無需計算變異系數(shù)和置信區(qū)間。
鉗口斷裂結果應在試驗報告中說明。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍翔路15號
聯(lián)系我們
