GB/T7755的本部分規定了用壓差法測定硫化橡膠或熱塑性橡膠透氣性的試驗方法,包括氣體透過率、氣體滲透系數、氣體擴散系數和氣體溶解系數的測定。本部分適用于硬度不小于35IRHD(國際橡膠硬度)的硫化橡膠或熱塑性橡膠,試驗氣體可采用單一氣體或混合氣體。
原理：
用一個試樣將透氣測試腔分隔為高壓側和低壓側。將試驗氣體注人高壓側,并確保在試樣兩側形成一個持續的恒定壓差(可調),氣體在壓差梯度的作用下,由高壓側向低壓側滲透擴散,通過對低壓側內壓力的監測處理,從而獲得所測試樣的氣體透過率、氣體滲透系數、氣體擴散系數和氣體溶解系數。
檢測儀器：氣體透過率測試儀
9 試驗步驟
9.1 將一個合適的試樣支撐物放在透氣測試腔內的低壓側。
9.2 在透氣測試腔上、下兩個夾具與試樣接觸的邊緣表面均勻地涂上薄層的真空油脂,將試樣裝在透氣測試腔的下半部分中,裝好的試樣不應有皺和下垂。
9.3 將一個密封圈(如需要)放在試樣上,然后蓋上透氣測試腔的上半部分,用均勻的壓力將試樣夾緊
保證試樣完全密封。
9.4 如果規定在一個非標準實驗室溫度下進行測試,雷預先將透氣測試腔調節到規定試驗溫度。
9.5關上閥門1、閥門2和閥門3,打開閥門4,開啟真空泵,然后打開閥門2。透氣測試腔低壓側內的空氣將首先被抽空,接著抽高壓側的,這樣可使試樣緊密地貼在試樣支撐物上。持續抽真空,需要一段足夠長的時間,以確保低透氣
率的試樣能徹底排出所有吸收的氣體。注，不同種類的樣品和不同預處理需要的抽真空時間也不同，不同種類樣品之間的定量比較可以采用一個固定的抽真空時間。對于低透氣率的橡膠試樣,通常采用6h的抽真空時間。
9.6關閉閥門2和閥門4,將高壓側和低壓側的壓力保持在10Pa或更低并關閉真空泵。
9.7 如低壓側的壓力開始上升了,則重復9.2~9.6步驟。因?yàn)橛锌赡艽嬖跉怏w泄漏或者試樣仍有吸收的氣體。

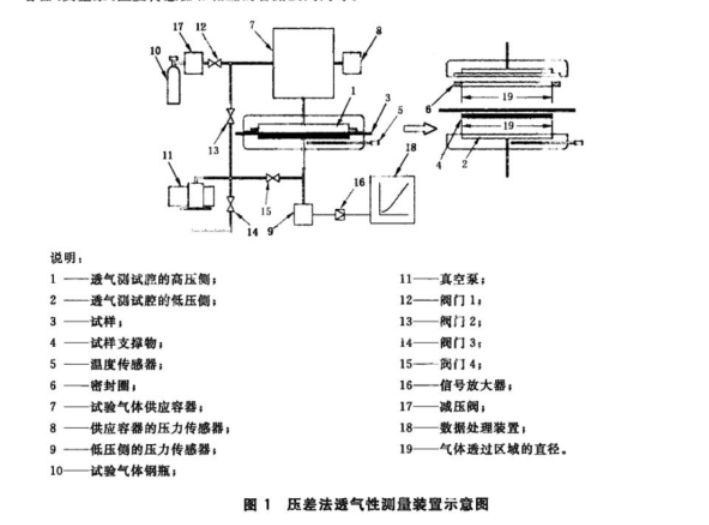

9.8 打開閥門1(見圖1中12),將試驗氣體引人高壓側,當壓力(由壓力表測得,見圖1中8)達到試驗壓力時關斷氣體供應。當?shù)蛪簜?cè)的壓力由于氣體從高壓側滲透到低壓側而開始增加,記錄高壓側壓力P、記錄溫度 T。

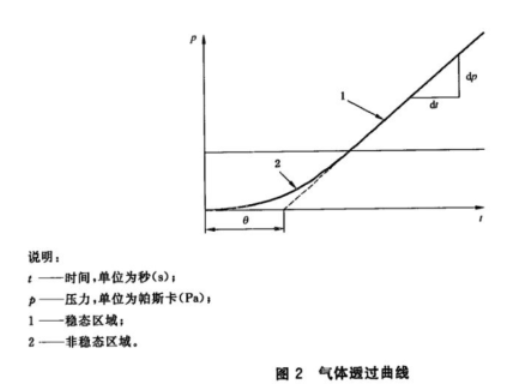

9.9 以低壓側的壓力為縱坐標,時間為橫坐標,繪制氣體透過曲線,直到透氣率達到一個穩定速率,形成一條直線,如圖2所示。氣體透過曲線應采用自動記錄裝置記錄并繪制。9.10計算得到氣體透過曲線中直線部分的斜率(dp/dr,見圖2)。這個斜率可以由記錄裝置自動計算得出。
9.11 計算氣體擴散系數時,將氣體透過曲線的直線部分延長至z軸,得到延遲時間(見圖2)。
