根據(jù)2024年國家藥典委發(fā)布的“4004 塑料剝離強度測定法”，此標(biāo)準(zhǔn)最后會體現(xiàn)在2025版中國藥典的藥包材部分，這里的塑料多指塑料復(fù)合薄膜，粘合劑在連接兩層或多層材料時的效果，粘合劑的抗剝離性也可以如實反映其固化程度。剝離強度是指將規(guī)定寬度的試樣，在一定速度下進行 T 型剝離，測定所得的復(fù)合層與基材的平均剝離力。本測試方法適用于塑料復(fù)合在塑料或其他基材（如鋁箔、紙等）上的各種軟質(zhì)、硬質(zhì)復(fù)合塑料材料剝離強度的測定。

對于粘合在一起的多層材料，采用測定從接觸面進行剝離時產(chǎn)生的力，來反映材料的黏合強度。

　　剝離強度系指將規(guī)定寬度的試樣，在一定速度下，進行T型剝離，測定所得的復(fù)合層與基材的平均剝離力。

　　本法適用于塑料復(fù)合在塑料或其他基材（如鋁箔、紙等）上的各種軟質(zhì)、硬質(zhì)復(fù)合塑料材料剝離強度的測定。

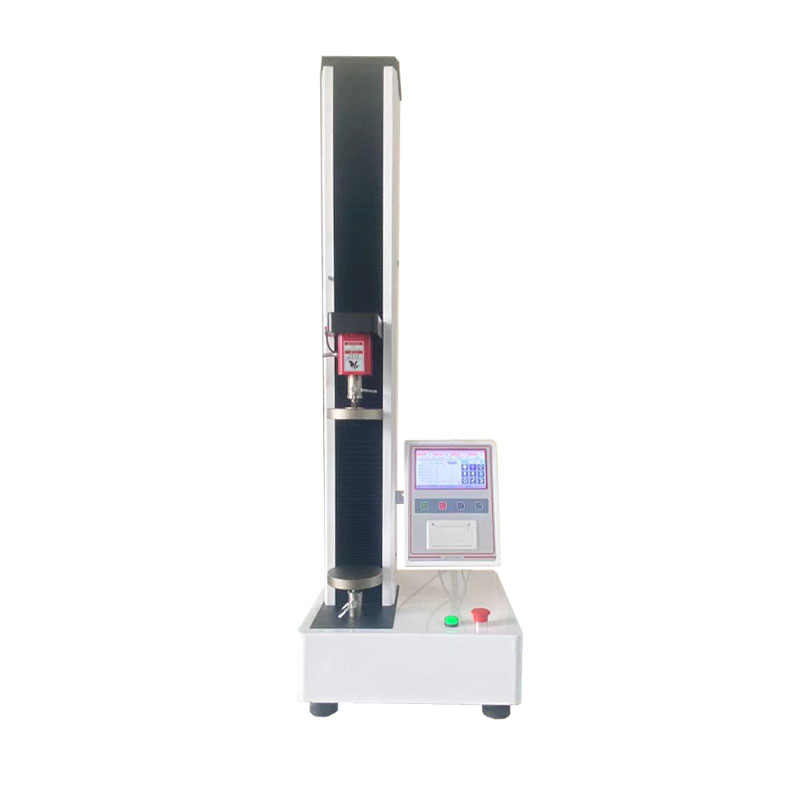

檢測儀器：180°剝離試驗機

測試過程

1. 試樣制備：取樣品適量，均勻截取縱、橫向?qū)挾葹?15.0mm±0.1mm，長度≥200mm 的試樣各 5 條。復(fù)合方向為縱向。沿試樣長度方向一端將復(fù)合層與基材預(yù)先剝開長度≥50mm 備用，被剝開部分不得有明顯損傷。若試樣不易剝開，可將試樣一端約 20mm 浸入適當(dāng)?shù)娜軇ǔＳ靡宜嵋阴?、丙酮）中處理，待溶劑完全揮發(fā)后，再進行剝離強度的試驗。

2. 試驗環(huán)境：樣品應(yīng)在溫度 23℃±2℃、相對濕度 50%±5%的環(huán)境中放置 4 小時以上，并在此條件下進行試驗。

3.試驗過程：將試樣剝開部分的兩端分別夾在 180°剝離試驗機上下夾具中，試驗速度為 300mm/min±30mm/min，試驗過程中，未剝開部分與拉伸方向角度不限，并確保實際剝離（而非拉伸）距離不少于 100mm（取值若能在剝離曲線平穩(wěn)的范圍內(nèi)，最低不能低于 50mm）。記錄試樣剝離過程中的剝離力曲線平均值。

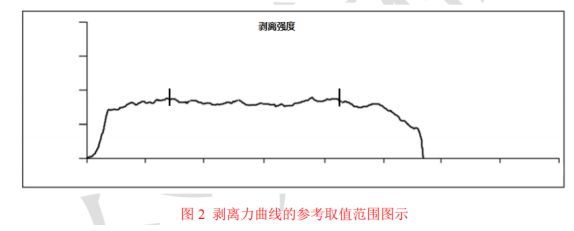

結(jié)果判定：參照圖 2 前后各舍去 25%的數(shù)據(jù)，取中間 50%數(shù)據(jù)的平均值。每組試樣分別計算其縱、橫向剝離強度算術(shù)平均值為試驗結(jié)果，單位以 N/15mm 表示。

若復(fù)合層不能剝離或復(fù)合層斷裂時，其剝離強度為合格。

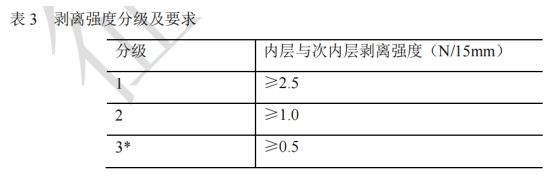

在“5307 口服固體藥用塑料復(fù)合膜及袋通則”將剝離強度等級分為3級，具體要看供需雙方的等級要求。

???

GB15810-2019注射器

原標(biāo)題：注射器受正向壓力時活塞

2025-03-13 11:07:04

查看更多 >

?

YY/T 1819-2022正畸矯

正畸矯治器用膜片牙科學(xué)是牙科中

2025-03-12 11:00:54

查看更多 >

?

YBB00322005藥用玻璃

本標(biāo)準(zhǔn)YBB00322005適用于色環(huán)和點刻

2025-03-11 10:40:21

查看更多 >

?

GB/T 14449-2017氣霧

氣霧劑產(chǎn)品以其方便、高效的特點

2025-03-10 10:45:29

查看更多 >

?

YY/T 1898-2024血管內(nèi)

近年來相繼報道關(guān)注涂層剝落，其

2025-03-10 10:43:12

查看更多 >

?

GB T 1038.1塑料制品

本文件規(guī)定了在壓差條件下,測定

2025-03-07 09:51:54

查看更多 >

?
