本標準規定了采用拆紗條樣和剪制條樣測定織物斷裂強力和斷裂伸長率的方法,包括試樣在試驗用標準大氣中平衡或濕潤兩種狀態的試驗。
本標準適用于機織物,也適用于其他技術生產的織物(如針織物、非織造布,涂層織物及其他類型的紡織織物)。
本標準不適用于彈性織物、緯平針織物、羅紋針織物、土工布、破璃纖維織物、碳纖維織物和聚爝烴扁絲織物。
本標準規定使用等速伸長(CRE)試臉儀。
注:根據有美各方協議可使用等速率引(CRT)試驗儀,應在試驗報告中注明。
原 理
規定尺寸的試樣以恒定伸長速率敏拉伸直至斷脫,記錄斷裂強力及斷裂伸長,如果需要,也可記錄斷脫強力及斷脫伸長率，

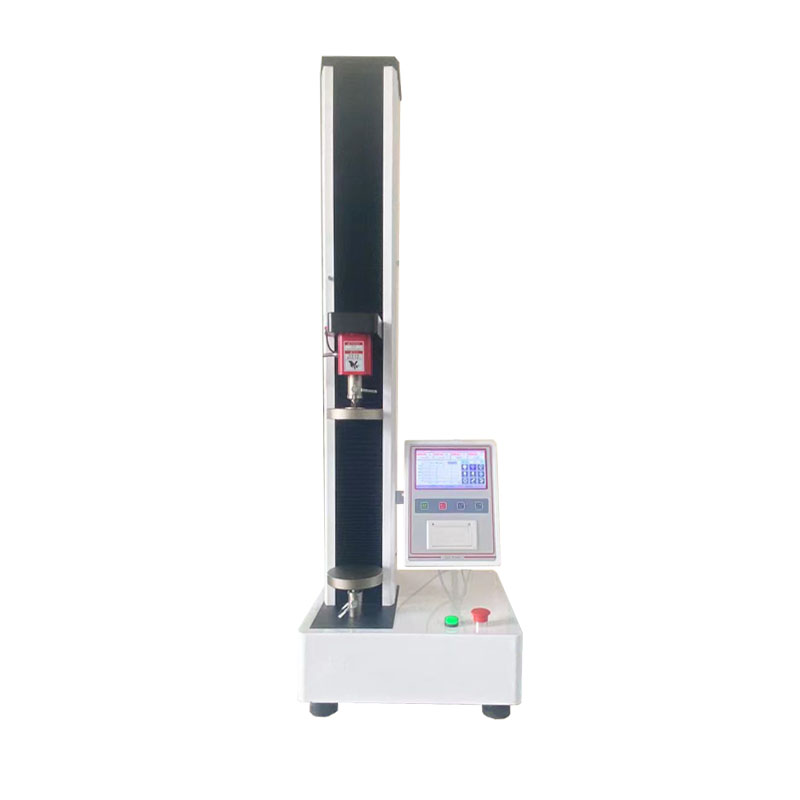

檢測儀器：ETT-A電子拉力試驗機
取樣
根據織物的產品標準規定,或根據有關各方協議取樣。
在沒有上述要求的情況下,推薦采用附錄A的取樣規定。
6 儀器和器具
6.1 等速伸長(CRE)試驗儀:等速伸長試驗儀龐具有下列特點,拉伸試驗儀應具有指示或記錄加于試樣上使其拉伸直至斷脫的最大力以及相應的試樣伸長率的裝置,在儀器滿量程的任意點,指示或記錄斷裂力的誤差應不超過士1%,指示或記錄鐵鉗間距的誤差應不超過士lmm。如果使用數據采集電路和軟件獲得力和伸長數值,數據采集的頻率不小于8次/s。
恒定伸長速率為20mm/min和100mm/min,精度為士10%。
隔距長度為100mm和200mm,精度為士1mm。
儀器兩鐵鉗的中心點應處于拉力軸線上,鐵鉗的鉗口線應與拉力線垂直,夾持面在同一平面上。鐵鉗應能握持試樣而不使試樣打滑,鐵鉗面應平整,不剪切試樣成破壞試樣。但如果使用平整鋏鉗不能防止試樣的滑移時,應使用其他形式的央持器。央持面上可使用適當?shù)拇鍓|材料。鐵鉗寬度不小于 60mm。
6.2裁剪試樣的器具。
測試方法：
9.1 設定隔距長度
對斷裂伸長率小于或等于75%的織物,隔距長度為200mm士lmm;對斷裂伸長率大于75%的織物,隔距長度為100mm士lmm。
9.2 設定拉伸速度
根據織物的斷裂伸長或伸長率,按表1設定拉伸速度。
9.3 夾持試樣在鐵鉗中心位置夾持試樣,以保證拉力中心線通過鐵鉗的中點。試樣可在預張力下央持或松式央持。當采用預張力亮持試樣時,產生的伸長率不大于2%。如果不能保證,則采用松式夾持,即無張力央持。
9.3.1 采用預張力夾持
a)根據試樣的單位面積質量采用如下的預張力，
<200g/m'.2N
>200g/m*,<500g/m*;5N:
>500g/m*:10N:
b)斷裂強力低于20N時,按概率斷裂強力的(1十0.25)%確定預張力9.3.2 松式夾持
計算斷裂伸長率所需的初始長度應為隔距長度與試樣達到預張力的伸長量之和,該伸長量可從強力-伸長曲線圖上對應于
9.3.1預張力處測得。
性:同一樣品的兩方向的試樣采用相同的隔距長度、拉伸速度和夾持狀態,以斷裂伸長率大的一方為準。
9.4 測定
開啟試驗儀,拉伸試樣至斷脫。記錄斷裂強力(單位:N),斷裂伸長(單位:mm)或斷裂伸長率(單位:%)。如需要,記錄斷脫強力及斷脫裂伸長或斷脫伸長率。
每個方向至少試驗五塊。
9.4.1 滑移
如果試樣在鉗口處滑移不對稱或滑移量大于2mm時,含棄試驗結果。
9.4.2 鉗口斷裂
如果試樣在距鉗口5mm以內斷裂,則作為鉗口斷裂，當五塊試樣試驗完畢,若鉗口斷裂的值大于最小的“正常值",可以保留:如果小于最小的“正常值",應舍棄,另加試驗以得到五個“正常值":如果所有的試驗結果都是鉗口斷裂,或得不到五個。
