規(guī)范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本標準。

GB/T 191包裝儲運圖示標志

CB/T2828.1計數(shù)抽樣檢驗程序第1部分:按接收質(zhì)量限(AOL)檢索的逐批檢驗抽樣計劃

GB/T 10004 包裝用塑料復合膜、袋干法復合、擠出復合

CB/T6543瓦楞紙箱

GB8808軟質(zhì)復合塑料材料剝離試驗方法

YBB0025-2005聚乙烯/鋁/聚乙復合藥用軟膏管

5.試驗方法

5.5 爆破強度試驗方法

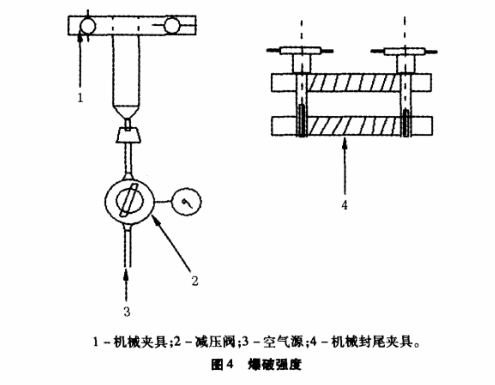

如圖4所示,將供測試軟管的尾部折疊后于夾具處夾緊,控制空氣從管口加人,將空氣壓力調(diào)整到相應的限值進行檢測,持續(xù) 30s,觀察軟管是否破裂。

5.6 剝離強度試驗方法

檢測儀器：剝離強度測試儀

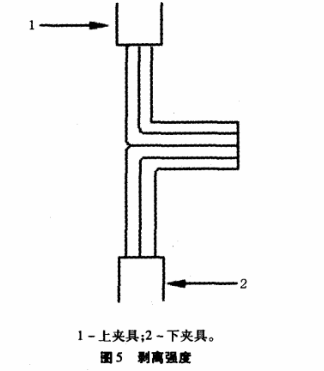

  如圖5所示,裁出寬度為1mm,長度為150mm 的樣條。沿復合片材的縱向取左、中、右三條。沿試樣長度方向?qū)秃蠈优c基材預先剝開 50mm,被剝開部分不得有明顯損傷,夾在拉力機的夾具上,采用 90角,以100mm/min 的速度進行檢測,并記錄穩(wěn)定數(shù)據(jù)。

5.7 封口膜熱封狀況試驗方法

待封口膜冷卻后,用手撕封口膜,觀察狀況。

5.8 密封性試驗方法

檢測儀器：密封試驗儀

5.8.1 帽蓋與管肩密封性

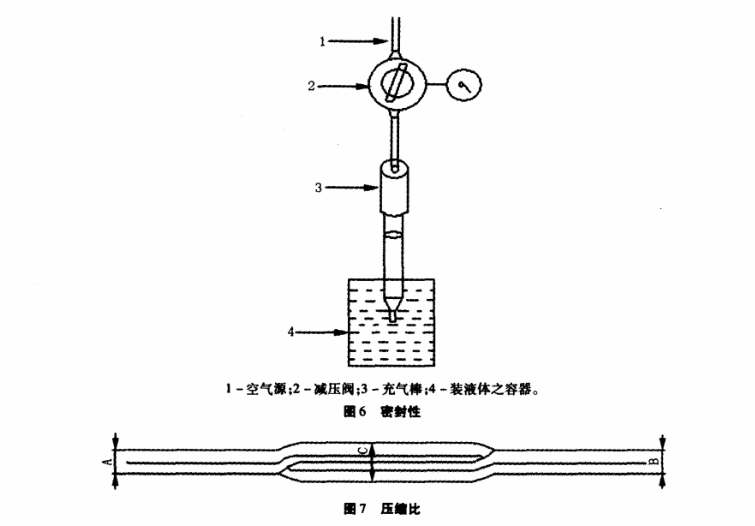

方法一:將帶有帽蓋的軟管浸入室溫水中,從管尾充入0.02MPa的空氣,保持5s,應無氣泡產(chǎn)生或有一

個氣泡5s內(nèi)不上浮。如圖6所示。

方法二:用有顏色的水填充軟管,將蓋子朝下放置 1min,等1min 后拿起軟管檢査是否有泄漏。

5.8.2 封口膜與管肩密封性

方法一:將帶有帽蓋和已經(jīng)加封口膜完成的軟管頂部浸入室溫水中,從管尾充人0.02MPa 的空氣,保持5s,應無氣泡產(chǎn)生或有一個氣泡 5s內(nèi)不上浮。

方法二:卸下帽蓋,用有顏色的水填充軟管,將封口膜朝下放置1min,等1min后拿起軟管檢查是否有泄漏。

5.10 管肩剝離強度試驗方法

檢測儀器：剝離強度測試儀

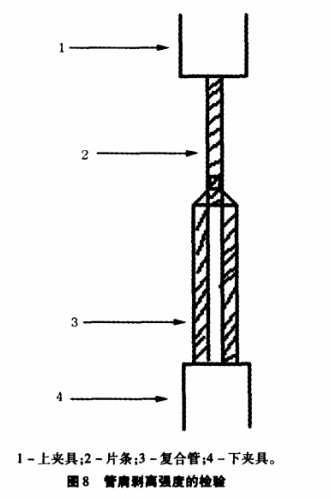

取5支復合軟管,以焊縫為中心線切出15mm 寬的長條1片(管尾一直到管肩),用拉力機夾住片條尾端,將片條朝垂直于管子軸線的方向以100mm/min 的速度拉伸,剝離強度應不小于15N/15mm。如圖8所示。



5.12 蓋帽首次扭力試驗方法

取上好管蓋的軟管,將蓋子固定在扭力計夾具上,握緊管身,逆時針方向勻速扭轉(zhuǎn)直至蓋子松脫,記錄扭力計上的讀數(shù)。

注:此項檢測只限定于管尾灌裝的產(chǎn)品。

檢測儀器：瓶蓋扭矩測試儀

???

GB15810-2019注射器

原標題：注射器受正向壓力時活塞

2025-03-13 11:07:04

查看更多 >

?

YY/T 1819-2022正畸矯

正畸矯治器用膜片牙科學是牙科中

2025-03-12 11:00:54

查看更多 >

?

YBB00322005藥用玻璃

本標準YBB00322005適用于色環(huán)和點刻

2025-03-11 10:40:21

查看更多 >

?

GB/T 14449-2017氣霧

氣霧劑產(chǎn)品以其方便、高效的特點

2025-03-10 10:45:29

查看更多 >

?

YY/T 1898-2024血管內(nèi)

近年來相繼報道關(guān)注涂層剝落，其

2025-03-10 10:43:12

查看更多 >

?

GB T 1038.1塑料制品

本文件規(guī)定了在壓差條件下,測定

2025-03-07 09:51:54

查看更多 >

?
