聚丙烯/緊丙烯/驟丙烯三層共擠膜系指以聚丙烯為主體，采用共擠出工藝，不使用黏合劑所形成的三層輸液用膜。

袋系指由聚丙烯/聚丙烯聚丙烯二層共擠輸液用膜通過熱合方法制成的輸液袋。

[外觀]取本品適量, 在自然光線明亮處正視月測，應(yīng)透明、光沽、無肉眼可見的異物。

[鑒別](1)顯徽特征收術(shù)品適址， 切成適宜厚度，置顯徹饒卜觀察,橫截而點(diǎn)顯示清晰的層。

(2)紅外光譜取本品適顯， 用切片器切成適宜厚度(小于50u m）的薄片，置于顯微紅外儀上觀察樣品橫截面、照包裝材料紅外光譜測定法(YBB00262004)第五法測定，掰一層應(yīng)分別與對照圖諧基術(shù)一致，

[滅菌適應(yīng)性試驗(yàn)] (袋)除另有規(guī)定外，取木品數(shù)個，加經(jīng)0.45 u m孔徑泌膜過濾的注射用水至標(biāo)示容量，并封口。采用濕熱火菌法(標(biāo)準(zhǔn)滅茵Fn值≥8，如濕熱火菌121c°: 15 分鐘)滅常后，進(jìn)行以下試驗(yàn):

溫度適應(yīng)性 取上述樣品數(shù)個，于-25C°土2C°條件下，放置24小時，然后在50C°土2C°條件下，繼續(xù)放置24小時，冉在23C°主2C°條件下，放置24小時，將祥品置于兩平行半板之間，承受67KPa的內(nèi)壓，維持10分鐘。應(yīng)無液體漏出。

抗跌落 取上述樣品數(shù)個，于-25C°士2C°條件下， 放24小時，然后在50C°土2C°條件

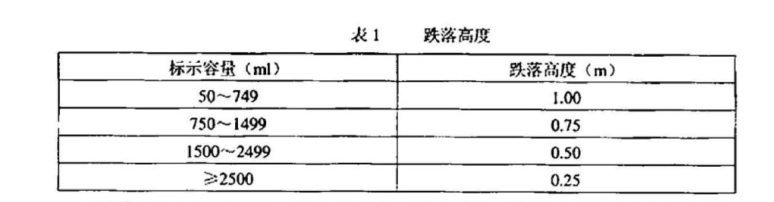

下，繼續(xù)放置24小時，再在23C°上2C°條件下放置24小時，按表I的跌落高度，分別跌落于硬質(zhì)剛性的光滑表面上，不得有破裂和泄漏。

[物理性能]水蒸氣透過量（膜）

檢測設(shè)備：水蒸氣透過率測試儀

照水蒸氣透過 量測定法( YB00092003)第一法測定。

采用溫度38"C士0.6C.相對濕度90%士2%的條件，不得過5.0g/ (m2●24h).

(袋)取裝液袋數(shù)個，照水蒸氣透過址測定法( YBB00092003)第三法測定。每個袋減

少的重量均不得過0.2%。

氧氣透過量（膜）

檢測設(shè)備：氧氣透過率測試儀

照氣體透過 拭測定法( YBB00082003)第-法測定，不得過1200cm/

(m2.24h●0.1MPa)。

氮?dú)馔高^量（膜）

照氣體透過量測定法(YBB00082003)第一法測定，不得過600cm2/(m2●24h●0.IMPa).

拉伸強(qiáng)度（膜）

檢測設(shè)備：電子拉力試驗(yàn)機(jī)

取本品適最， 照拉伸性能測定法(YBB00I 12003)測定，試樣選并II型，

試驗(yàn)速度(空載)選擇500mm/min + 50mm/min.縱向、橫向拉仲強(qiáng)度中均值均不得低于20MPa.

熱合強(qiáng)度(袋) 照熱合強(qiáng)度測定法( YBB00122003)中復(fù)合袋的方法測定，每個熱合部位的中均值均不得低于20N/15mm.

???

GB15810-2019注射器

原標(biāo)題：注射器受正向壓力時活塞

2025-03-13 11:07:04

查看更多 >

?

YY/T 1819-2022正畸矯

正畸矯治器用膜片牙科學(xué)是牙科中

2025-03-12 11:00:54

查看更多 >

?

YBB00322005藥用玻璃

本標(biāo)準(zhǔn)YBB00322005適用于色環(huán)和點(diǎn)刻

2025-03-11 10:40:21

查看更多 >

?

GB/T 14449-2017氣霧

氣霧劑產(chǎn)品以其方便、高效的特點(diǎn)

2025-03-10 10:45:29

查看更多 >

?

YY/T 1898-2024血管內(nèi)

近年來相繼報道關(guān)注涂層剝落，其

2025-03-10 10:43:12

查看更多 >

?

GB T 1038.1塑料制品

本文件規(guī)定了在壓差條件下,測定

2025-03-07 09:51:54

查看更多 >

?
