2024-07-12 09:57
已查看120次
國(guó)際標(biāo)準(zhǔn)化組織(ISO)是世界性的國(guó)家標(biāo)準(zhǔn)團(tuán)體(ISO成員團(tuán)體)的聯(lián)合機(jī)構(gòu)。制訂國(guó)際標(biāo)準(zhǔn)的工作由ISO技術(shù)委員會(huì)進(jìn)行。凡對(duì)某--個(gè)技術(shù)委員會(huì)已經(jīng)確立的項(xiàng)目感興趣的任何成員團(tuán)體都有權(quán)派代表參加該技術(shù)委員會(huì),政府的或非政府的國(guó)際組織,經(jīng)與ISO聯(lián)系,也可參加此工作。ISO與國(guó)際電工委員會(huì)(IEC)在電工技術(shù)標(biāo)準(zhǔn)化的所有題材方面密切合作。
1范圍
本標(biāo)準(zhǔn)規(guī)定了用褲形撕裂法測(cè)定塑料薄膜和薄片的耐撕裂性能。
本標(biāo)準(zhǔn)適用于厚度在l mm 以下的軟質(zhì)、硬質(zhì)材料的薄膜或薄片所切取的標(biāo)準(zhǔn)褲形試樣的耐撕裂性能的測(cè)定﹐只要材料在試驗(yàn)中不產(chǎn)生脆性破壞,則試驗(yàn)是有效的。
本標(biāo)準(zhǔn)不適用于測(cè)定泡沫材料的耐撕裂性能。
測(cè)試原理：
在試樣長(zhǎng)軸方向上切縫至/處,使其切口所成的兩“褲腿"上經(jīng)受拉伸試驗(yàn),測(cè)出沿長(zhǎng)軸方向撕裂所需的力。
檢測(cè)儀器：
TDT-10A撕裂度測(cè)試儀
試樣制備：
7.1試樣的形狀和尺寸如圖1所示,試樣中央的切口長(zhǎng)度為(75±1)mm.
7.2試樣應(yīng)裁切得邊緣光滑無(wú)缺口,建議使用低倍放大鏡檢查有無(wú)刻痕,特別注意檢查試樣中央的切口頂端。

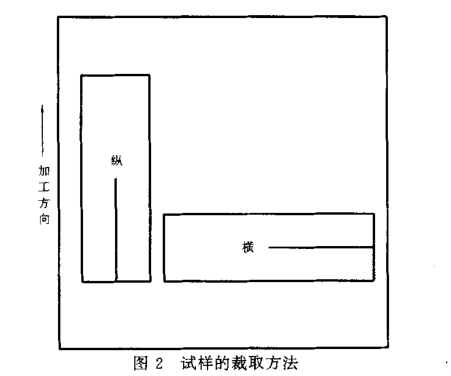

7.3某些類(lèi)型的薄膜和片材,耐撕裂性能可能隨膜面方向而變化。所以﹐試樣應(yīng)分別從縱向和橫向裁切,裁取方法如圖⒉所示3]。
7.4裁切試樣的數(shù)量,應(yīng)保證在受試材料的縱向和橫向上至少各測(cè)出五次撕裂力。8試驗(yàn)速度
試驗(yàn)速度為:(200士20)mm/min'29狀態(tài)調(diào)節(jié)
除另有規(guī)定外,試樣應(yīng)在GB 2918規(guī)定的標(biāo)準(zhǔn)環(huán)境中進(jìn)行狀態(tài)調(diào)節(jié),時(shí)間不少于4 h,并在此環(huán)境下進(jìn)行試驗(yàn)。
10步驟
10.1按GB/T6672規(guī)定的測(cè)量裝置測(cè)量試樣厚度,但對(duì)于很薄的薄膜或壓花膜,則用ISO 4591規(guī)定的方法測(cè)量厚度。
10.1.1按GB/T 6672規(guī)定的方法測(cè)量時(shí),在試樣切口頂端到試樣的對(duì)邊之間等距離的三個(gè)點(diǎn)上測(cè)量厚度,取其算術(shù)平均值。
10.1.2按ISO 4591規(guī)定的方法測(cè)量時(shí),應(yīng)取薄膜樣品的平均厚度作為試樣厚度。

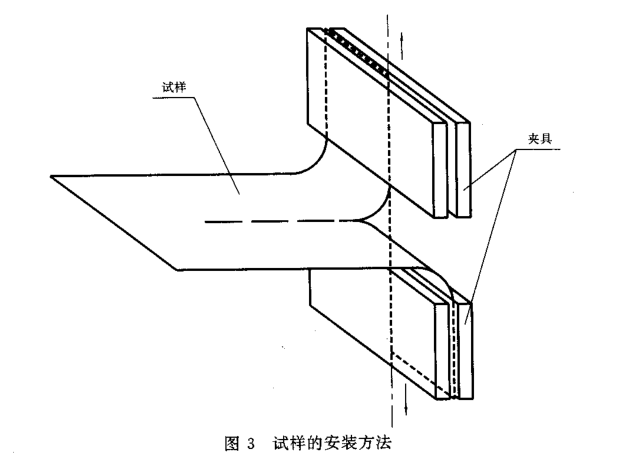

10.2調(diào)整夾具初始間隔為75 mm,安裝試樣,使試樣主軸線與夾具中心的連線重合,如圖3所示,將試樣夾牢。
10.3按規(guī)定設(shè)定好試驗(yàn)速度后,開(kāi)動(dòng)試驗(yàn)機(jī)并記錄裂口擴(kuò)展過(guò)試樣無(wú)切口的整個(gè)長(zhǎng)度所需的負(fù)荷。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國(guó)免費(fèi)客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟(jì)南市天橋區(qū)藍(lán)翔路15號(hào)
聯(lián)系我們
