2024-05-15 09:24
已查看135次
對于粘合在一起的多層材料，采用測定從接觸面進行剝離時產(chǎn)生的力，來反映材料的黏合強度。
剝離強度系指將規(guī)定寬度的試樣，在一定速度下，進行 T 型剝離，測定所得的復合層 與基材的平均剝離力。
本法適用于塑料復合在塑料或其他基材（如鋁箔、紙等）上的各種軟質(zhì)、硬質(zhì)復合塑料材料剝離強度的測定。
儀器裝置
可使用材料試驗機，或能滿足本試驗要求的其他裝置。
檢測儀器推薦:ETT-AM 電子拉力試驗機
儀器的示值誤差應在實際值的±1%以內(nèi)。
試驗環(huán)境 樣品應在溫度 23℃±2℃、相對濕度 50%±5%的環(huán)境中放置 4 小時以上，并在此條件下進行試驗。
試樣制備
取樣品適量，均勻截取縱、橫向?qū)挾葹?15.0mm±0.1mm，長度≥200mm 的試樣各 5 條（當樣品實際長度不足 200mm 時，應滿足測定法的要求）。復合方向為縱向。
沿試樣長度方向一端將復合層與基材預先剝開長度≥50mm 備用，被剝開部分不得有明顯損傷。若試樣不易剝開，可將試樣一端約 20mm 浸入適當?shù)娜軇ǔＳ靡宜嵋阴ァ⒈┲刑幚?，待溶劑揮發(fā)后，再進行剝離強度的試驗。 若復合層經(jīng)上述方法的處理，仍不能與基材分離，則試驗不可進行，判定為不能剝離。
3. 將試樣剝開部分的兩端分別夾在試驗機上下夾具中，使試樣剝開部分的縱軸與上、下夾具中心連線重合，并松緊適宜。

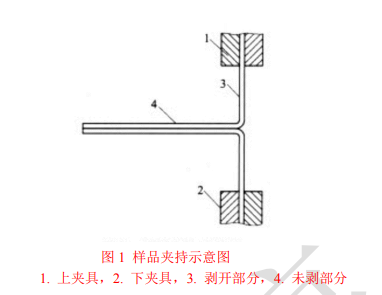

4.試驗開始時，未剝開部分與拉伸方向呈 T 型，見圖 1，試驗速度為300mm/min±30mm/min，試驗過程中，未剝開部分與拉伸方向角度不限， 并確保實際剝離（而非拉伸）距離不少于 100mm（取值若能在剝離曲線平穩(wěn)的范圍內(nèi)，min不能低于 50mm）。
5.記錄試樣剝離過程中的剝離力曲線。
想了解更多材料的試樣性能可以多多關(guān)注我們山東普創(chuàng)工業(yè)科技有限公司。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍翔路15號
聯(lián)系我們
