2024-01-12 09:46
已查看132次
本標(biāo)準(zhǔn)規(guī)定了測(cè)定漁用合成纖維網(wǎng)片斷裂強(qiáng)力.斷裂伸長(zhǎng)半與網(wǎng)片撕裂強(qiáng)力的儀器.測(cè)試要求.取樣和試樣處理.試驗(yàn)方法.數(shù)據(jù)處理與結(jié)果表示.
本標(biāo)準(zhǔn)適用于漁用合成纖維網(wǎng)片斷裂強(qiáng)力.斷裂伸長(zhǎng)率與網(wǎng)片撕裂強(qiáng)力的測(cè)試。
4儀器
4.1可使用等加伸長(zhǎng).等速拉仲或等加載荷強(qiáng)力試驗(yàn)機(jī),并有仲長(zhǎng)測(cè)定裝置,示值的誤差不得超過(guò)1%.優(yōu)先選擇使用等加伸長(zhǎng)強(qiáng)力試驗(yàn)機(jī).
4.2在強(qiáng)力試驗(yàn) 機(jī)使用量程內(nèi)任何點(diǎn)上的強(qiáng)力指示值的最大誤差應(yīng)不超過(guò)士1%.所有測(cè)試機(jī)應(yīng)包含能以不同速串施加力的設(shè)備.確保試樣斷裂在規(guī)定的平均斷裂時(shí)間內(nèi).
4.3網(wǎng)片斷裂強(qiáng)力 .網(wǎng)片斷裂伸長(zhǎng)率或網(wǎng)片撕裂強(qiáng)力試樣測(cè)定用夾具,采用寬度50 mm以上的平夾具,允許在夾具的夾持面內(nèi)附加村墊物,以避免試樣夾傷或滑移.試樣測(cè)試中在夾具處斷裂,共測(cè)定值無(wú)效。
推薦儀器：ETT-AM拉力試驗(yàn)機(jī)
6取樣和試樣處理
6.1試樣應(yīng)達(dá)到干態(tài)或濕態(tài)的要求.
6.2試樣應(yīng)在距網(wǎng)片邊緣5目或5 cm以上處取得。
6.3試樣 應(yīng)在遠(yuǎn)離網(wǎng)結(jié)或連結(jié)點(diǎn)處截取,并以熔融法處理目腳.
6.4試樣應(yīng)隨機(jī)抽取,在進(jìn)行同一項(xiàng)目試驗(yàn)時(shí)不允許在試樣被拉伸的方向連續(xù)取樣;但同時(shí)截取干態(tài)試樣和濕態(tài)試樣時(shí),須在試樣被拉伸的方向每次連續(xù)裁取二個(gè)試樣,分別作為干態(tài).濕態(tài)試樣。

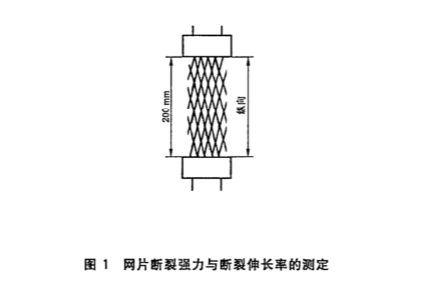

6.5網(wǎng)片 縱向斷裂強(qiáng)力與斷裂伸長(zhǎng)率試樣:試樣在夾具間的有效長(zhǎng)度為(200士5)mm,寬為4.5目(見(jiàn)圖1).
6.6網(wǎng)片橫向斷裂強(qiáng) 力與斷裂伸長(zhǎng)串試樣:試樣在夾具間的有效長(zhǎng)度均為(200士5)mm,寬為4.5目。
6.7插捻網(wǎng) 片和平織網(wǎng)片斷裂強(qiáng)力與斷裂仲長(zhǎng)率試樣:試樣在夾具間的有效長(zhǎng)度為(200士5)mm,寬為(50士1)mm.

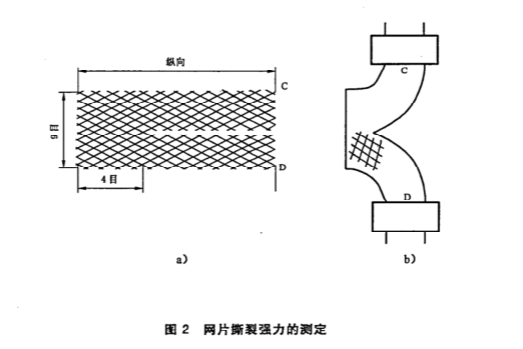

6.8網(wǎng)片縱向撕裂強(qiáng) 力試樣:試樣的橫向目數(shù)不少于9目,從橫向一端的中央網(wǎng)目,沿縱向?qū)⒕W(wǎng)目剪開(kāi),留下4日[見(jiàn)圖2a)].
6.9網(wǎng)片橫向撕裂強(qiáng) 力試樣:試樣的縱向目數(shù)不少于9目,從縱向一端的中央網(wǎng)目,沿橫向?qū)⒕W(wǎng)目剪開(kāi),留下4目.
試驗(yàn)萬(wàn)法
7.1網(wǎng)片斷裂強(qiáng)力與斷裂伸長(zhǎng)率
網(wǎng)片斷裂強(qiáng)力與斷裂仲長(zhǎng)率包括網(wǎng)片縱向干態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)車(chē)、網(wǎng)片縱向濕態(tài)斷裂強(qiáng)力與.斷裂伸長(zhǎng)率,網(wǎng)片橫向千態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)率、網(wǎng)片橫向濕態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)率。
網(wǎng)目長(zhǎng)度大于150 mm的網(wǎng)片按SC 110-1983中6.5規(guī)定測(cè)定結(jié)強(qiáng)力。
7.1.1 網(wǎng)片縱向干態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)率
將網(wǎng)片縱向干態(tài)試樣的縱向一端平整地夾入上夾具,并使目腳互相靠緊,按GB/T 6965規(guī)定在試樣下端加以預(yù)加張力后,夾入下夾具內(nèi),然后進(jìn)行試驗(yàn),測(cè)得網(wǎng)片縱向干態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)率(見(jiàn)圖1).除非供需雙方另有約定.網(wǎng)片縱向千態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)率有效測(cè)定次數(shù)不少于20次.
7.1.2 網(wǎng)片縱向濕態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)率除試樣為濕態(tài)外,其他同7.1.1.
7.1.3 網(wǎng)片橫向干態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)率
將網(wǎng)片橫向干態(tài)試樣的橫向一端平整地夾入上夾具,并使目腳互相靠緊,在試樣下端加以預(yù)加張力后,夾人下夾具內(nèi),然后進(jìn)行試驗(yàn),測(cè)得網(wǎng)片橫向干態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)串。除非供霄雙方另有約定,網(wǎng)片橫向干態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)率有效測(cè)定次數(shù)不少于20次.
7.1.4網(wǎng)片橫向濕態(tài)斷裂強(qiáng)力與斷裂伸長(zhǎng)率除試樣為濕態(tài)外,其他同7.1.3. .
7.2插捻網(wǎng)片和平 織網(wǎng)片的斷裂強(qiáng)力與斷裂伸長(zhǎng)率插捻網(wǎng)片和平織網(wǎng)片的斷裂強(qiáng)力與斷裂仲長(zhǎng)率試驗(yàn)方法分別與7. 1對(duì)應(yīng)相同。
7.3 網(wǎng)片撕裂強(qiáng)力
網(wǎng)片撕裂強(qiáng)力包括網(wǎng)片縱向干態(tài)撕裂強(qiáng)力.網(wǎng)片縱向濕態(tài)撕裂強(qiáng)力.網(wǎng)片橫向干態(tài)撕裂強(qiáng)力和網(wǎng)片橫向濕態(tài)撕裂強(qiáng)力.
7.3.1 網(wǎng)片縱向干態(tài)撕裂強(qiáng)力
試樣按圖2b)的方式將試樣的C端.D端分別夾人上、下夾具.測(cè)定網(wǎng)結(jié)(或連接點(diǎn))全部撕裂過(guò)程中的最大強(qiáng)力值。除非供需雙方另有約定,網(wǎng)片縱向T志撕裂強(qiáng)力有效測(cè)定次數(shù)不少于10次。
7.3.2網(wǎng)片縱向濕態(tài)撕裂強(qiáng)力除試樣為濕態(tài)外,其他同7.3.1.
7.3.3網(wǎng)片橫向干態(tài)撕裂強(qiáng)力將網(wǎng)片橫向干態(tài)試樣按7. 3. 1相同方法進(jìn)行試驗(yàn)。
7.3.4網(wǎng)片橫 向濕態(tài)撕裂強(qiáng)力除試樣為濕態(tài)外,其他同7.3.3.
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國(guó)免費(fèi)客服電話(huà) : 18615268674
固定電話(huà) : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟(jì)南市天橋區(qū)藍(lán)翔路15號(hào)
聯(lián)系我們
