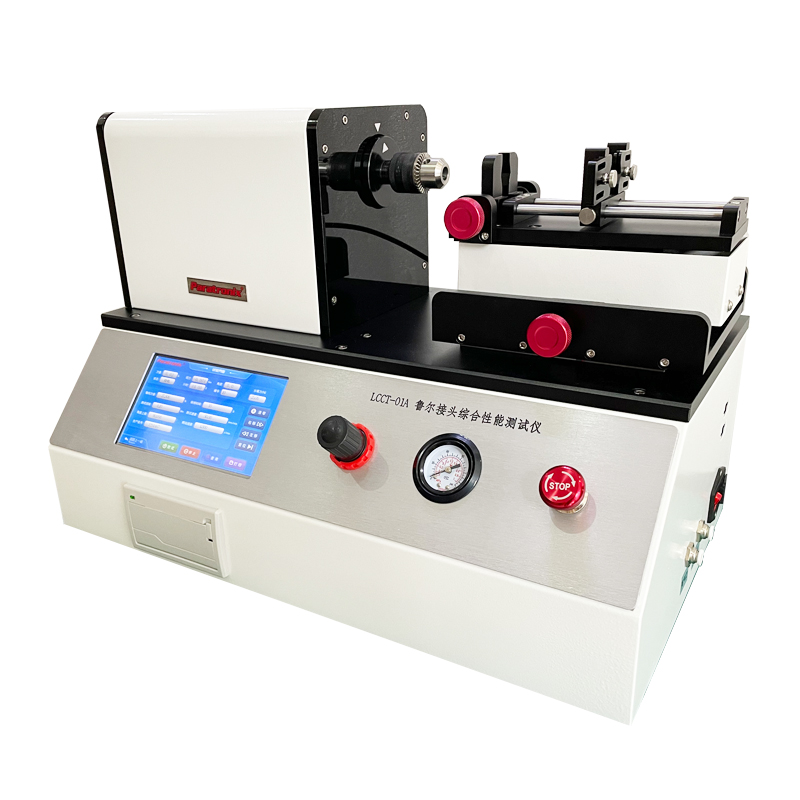

魯爾圓錐接頭通常通過以下幾個方面進行性能測試（ISO80369魯爾圓錐接頭性能綜合測試儀完成試驗）：


1.液體泄漏測試：

該測試用于確定圓錐接頭在高壓下的密封性能，魯爾接頭泄漏應該用壓力衰減泄漏測試法和正壓泄漏測試法進行評估，通過測量測試樣品之間的泄漏來確定其密封性。

①魯爾圓錐接頭壓力衰減泄漏魯爾接頭用壓力衰減檢測泄漏時，以空氣作為媒介，當施加一個300kPa-330kPa的壓力，持續保持15s-20s，泄漏應不超過0005Pam3/s。

②魯爾圓錐接頭正壓液體泄漏當用正壓液體泄漏檢測評估魯爾接頭的液體泄漏性能時，施加一個300kPa-330kPa的壓力，在30s-35s內應該沒有液體泄漏痕跡并且不足以形成水滴落下。制造商可以選擇施加更大的壓力。

2.亞大氣壓空氣泄漏

魯爾接頭應該評估亞大氣壓空氣泄漏。當施加一個800kPa-880kPa的亞大氣壓力，持續15至20秒，泄漏應不超過0.005Pam3/s。

3.應力開裂

魯爾接頭應該評估應力開裂。

在施加一個ISO80369-20:2015附錄E里規定的應力之后，魯爾接頭應該滿足標準的要求。當使用附錄C規定的泄漏參考接頭檢測泄漏時，用ISO80369-20:2015附錄E的方法檢測符合性。

4.抗軸向分離

魯爾接頭應該評估抗軸向分離。當施加以下范圍的軸向力去斷開連接時，魯爾接頭不應從參考接頭上分離，并能持續10s-15s。

a)魯爾滑動接頭，施加23N-25N的軸向力，和b)魯爾螺口接頭，施加32N-35N的軸向力。

制造商可以選擇用一個更大的斷開連接的軸向力或持續更長時間。當使用附錄C規定的軸向載荷標準接頭檢測分離時，用ISO80369-20:2015附錄F的方法檢測符合性。

5.抗旋開分離

魯爾螺口接頭應該被評估旋開分離。當施加一個00198Nm-00200N·m的旋開扭矩時，魯爾螺口接頭不應從標準接頭分開，并能持續10s-15s。制造商可以用一個更大的旋開扭矩或持續更長的時間。當用附錄C里規定的抗旋開分離標準接頭時，用ISO80369-20:2015附錄G的方法檢測符合性。

6.抗過載性

魯爾螺口接頭應該被評估抗過載性。當施加一個015N·m-017Nm的扭矩時，魯爾螺口接頭應該不超過標準接頭的螺紋或凸耳，并能持續5s-10s。制造商可以使用更大的扭矩或持續更長的時間。當使用附錄c規定的抗過載性標準接頭時，用ISO80369-20:2015附錄G的方法檢測符合性。
